ADS-DM107C单路高速称重测力adc模块

ADS-DM113C是一款单路称重测力模块

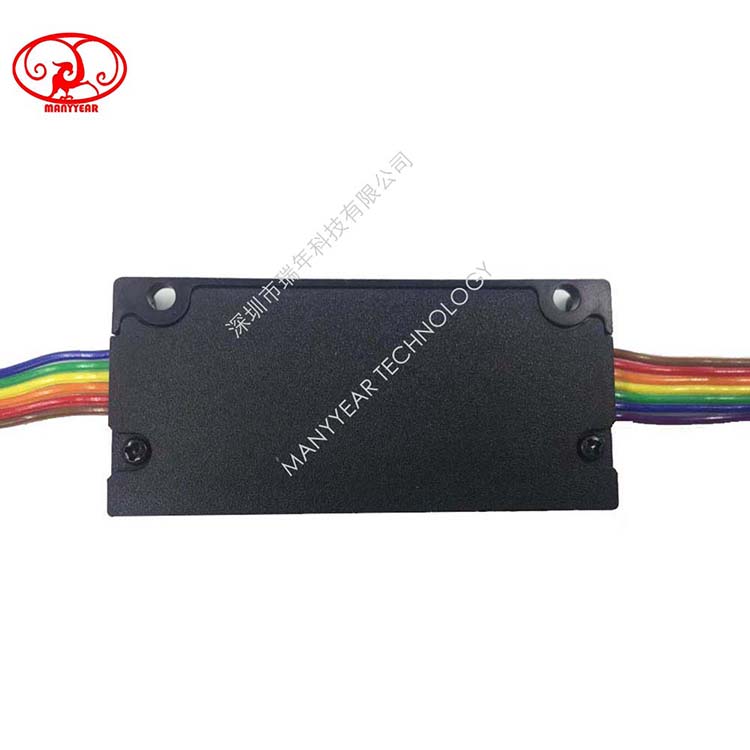

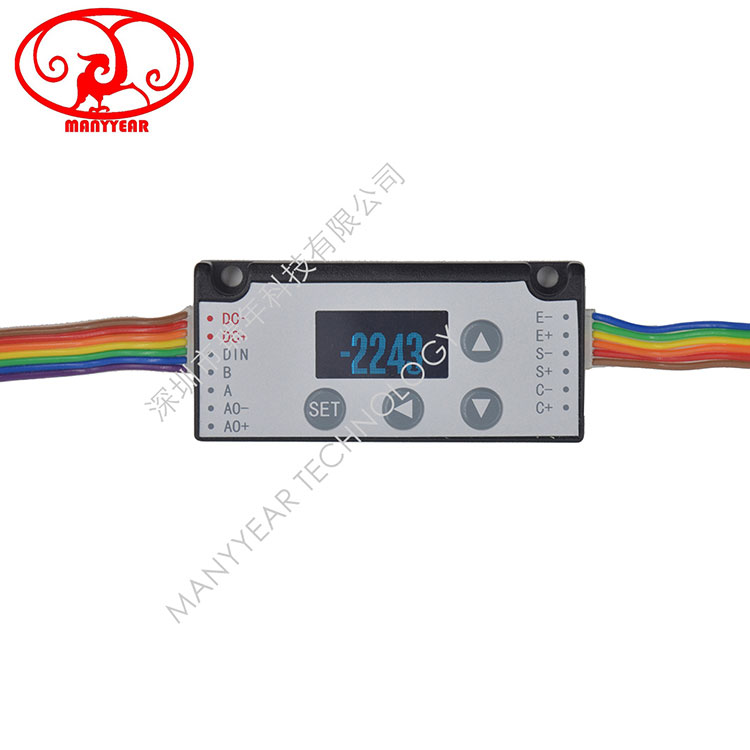

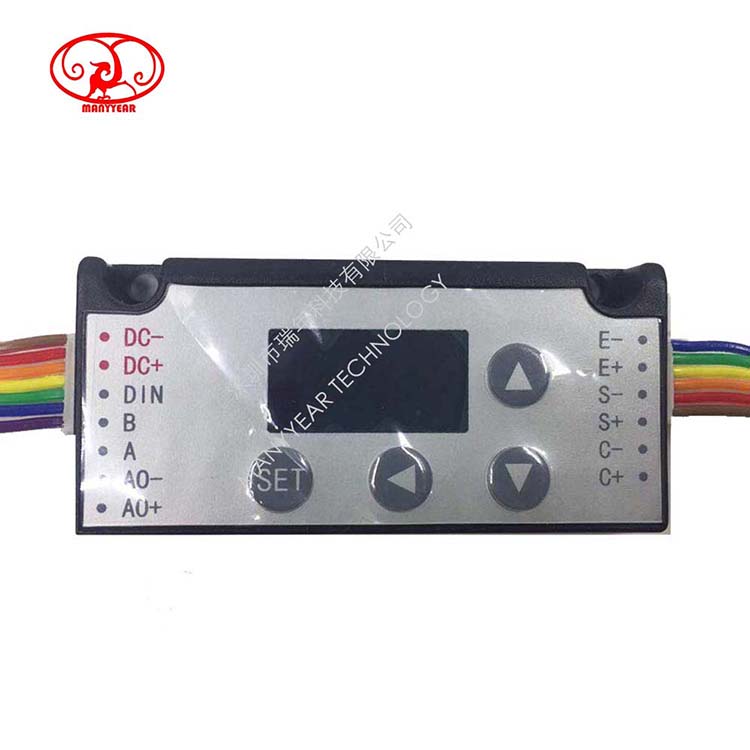

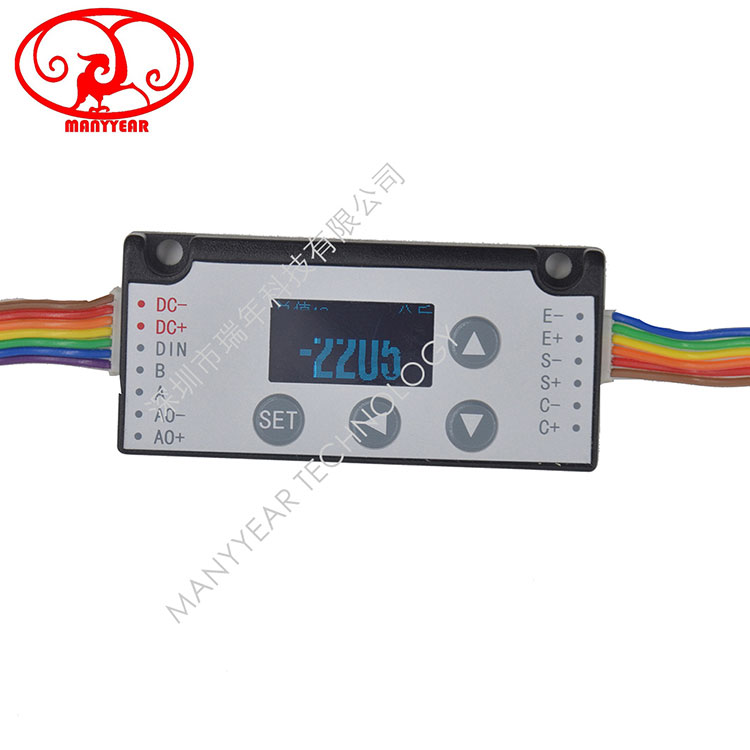

产品图片参考

WEIGHING ADC

产品技术规格

以下规格仅供客户设计参考, 我们可以提供ODM/OEM产品。

数字重量传感器, 数字称重系统, 数字重量变送器, 多通道数字称重系统

ADS-DM107C是一款单路高速称重测力模块，具有一个通道，适用于数字称重传感器、数字重量传感器和数字称重系统。该模块采用四线制比例测量，具有非线性误差小、显示分辨力高、测量速度快、通讯速率可选择、变送输出速率与测量同步、10点折线修正功能、峰谷值功能、传感器供电要求严格、通讯和变送输出不隔离以及直流供电等特点。
具体来说，ADS-DM107C的测量速度可以达到13、110、220、440、880或1760次/秒，用户可以根据需要进行选择；通讯速率可在2400bps到115200bps之间选择；变送输出速率与测量同步；具备10点折线修正功能，可提高测量的准确性；具有峰谷值功能，可以更好地了解和控制测量的数据；传感器供电要求严格，需要5V±2%，100mA（MAX）；通讯和变送输出与供电不隔离；供电范围为13-17V AC 50/60 Hz或18～32V DC。
综上所述，ADS-DM107C是一款功能强大、测量准确、速度快的高速称重测力模块，适用于各种数字称重系统。。基本规格

项目		规格
电源电压	DC 电源	13-17V AC 50/60 Hz；18-32V DC
消耗功率	DC 电源	典型值：0.72W（带载一个350Ω传感器）
运行环境	环境温度	-10~50℃
	环境湿度	35~85 %R•H，无凝露
	安装位置	室内，高度＜2000m
显示		0.96寸OLED蓝色显示屏，分辨率128×64 测量值的显示范围-999999～999999

输入规格

项目	规格
传感器电源	DC 5V±2%，100mA（MAX）
输入阻抗	＞10MΩ
转换方式	Sigma－Delta
测控速度	13次/秒、110次/秒、220次/秒、440次/秒、880次/秒、1760次/秒（通过参数设置）
非线性	±0.05%F•S（测控13bps）（测控速度越高，非线性越差）
增益漂移	＜ 10 ppm／℃ (连接传感器时须使用配套端子接插件，否则会恶化温漂特性)
测量范围	-199999~999999，小数点位置可设
显示分辨力	1／100000
输入信号	比例测量，配接4线制应变传感器
接点输入	1点外部开关量输入，可用于清零

输出选配规格

项目			规格
变送+通讯	选项1	A1F	电流输出4~20mA、0~20mA	变送接口非隔离分辨率：1/12000，负载能力：1uA，≥10MΩ 通讯接口非隔离应答时间：100μS（测量值）
		MS1	RS232接口，Modbus-RTU和TC ASCII协议
	选项2	A3F	电压输出0~10V、±10V
		MS2	高速RS485接口，Modbus-RTU和TC ASCII协议
智能模块		TS	智能模块接口

代码说明

内容			代码说明
ADS-DM107C-			标配1点开入，1组外供，1路通讯，1路变送输出。
		外形尺寸	65×30×9.6，采用背胶或螺钉固定。
变送+通讯	选项1	A1F	电流输出(4~20)mA、(0~20)mA
	选项1	MS1	RS232接口，可通过参数设置选择TC-ASCII或Modbus-RTU协议
	选项2	A3F	电压输出0~10V、±10V
	选项2	MS2	RS485接口，可通过参数设置选择TC-ASCII或Modbus-RTU协议
智能模块（选件）		TS	智能模块接口
