MEP-SC8 可编程PID控制仪表
MEP-SC8 可编程PID控制仪表
MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司
MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司
MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司
MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司

MEP-SC8 可编程PID控制仪表

数字仪表 压力温度仪表 2574 0

MEP-SC8 可编程PID控制仪表

型号: MEP-SC8
名称: PID智能控制器仪表
输入信号: MV,MA,VDC,热电阻,热电偶,DA,R, J, K...
模拟输出: 0-10v, 4-20mA.
数字输出:RS485
控制输出:Relay继电器
显示:LED
应用: 与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录和控制。
关键词: PID智能控制仪,PID压力控制器,PID控制器
MEP-SC8 PID智能控制仪表是一款专为高精度控制而设计的设备。它采用了先进的PID智能控制算法,可以有效地控制温度、压力、流量、液位、成分以及力和位移等物理量。
该仪表的输入信号为MV、MA、VDC、热电阻、热电偶、DA、R、J、K等,可以与各种不同的模拟量输出传感器和变送器配合使用,完成各种物理量的测量、变换、显示、传送、记录和控制。
MEP-SC8 PID智能控制仪表具有0.2级测量精度和每秒10次的测控速度,显示范围为-1999~9999。它采用了先进的PID控制算法,具有抗超调功能和自整定(AT)功能,可以自动调整控制参数,达到最佳的控制效果。
该仪表具有模拟量万能输入功能,通过设置选择不同的输入信号类型。它还具有可选配的1~3点报警输出功能,可以设置为测量值上限、下限、偏差上限、下限以及待机上限、下限等10种报警方式中的任意一种或多种。

---------------------------------

  产品选型参考

在线销售



产品图片参考

MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司

PID控制器

产品技术规格

以下规格仅供客户设计参考, 我们可以提供ODM/OEM产品。

压力,温度,流量,液位,应力等测量与控制

MEP-SC8 可编程PID控制仪表

型号: MEP-SC8
名称: PID智能控制器仪表
输入信号: MV,MA,VDC,热电阻,热电偶,DA,R, J, K...
模拟输出: 0-10v, 4-20mA.
数字输出:RS485
控制输出:Relay继电器
显示:LED
应用: 与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录和控制。
关键词: PID智能控制仪,PID压力控制器,PID控制器
MEP-SC8 PID智能控制仪表是一款专为高精度控制而设计的设备。它采用了先进的PID智能控制算法,可以有效地控制温度、压力、流量、液位、成分以及力和位移等物理量。
该仪表的输入信号为MV、MA、VDC、热电阻、热电偶、DA、R、J、K等,可以与各种不同的模拟量输出传感器和变送器配合使用,完成各种物理量的测量、变换、显示、传送、记录和控制。
MEP-SC8 PID智能控制仪表具有0.2级测量精度和每秒10次的测控速度,显示范围为-1999~9999。它采用了先进的PID控制算法,具有抗超调功能和自整定(AT)功能,可以自动调整控制参数,达到最佳的控制效果。
该仪表具有模拟量万能输入功能,通过设置选择不同的输入信号类型。它还具有可选配的1~3点报警输出功能,可以设置为测量值上限、下限、偏差上限、下限以及待机上限、下限等10种报警方式中的任意一种或多种。



内容代码说明
SC8- 双4位LED显示,模拟量万能输入,0.2级显示精度,每秒10次测控速度;
外形尺寸 AH 160×80×125mm横式             开孔尺寸:152×76
 AS80×160×125mm 竖式            开孔尺寸:152×76
 B96×96× 76mm                   开孔尺寸:92×92
 CH 96×48× 82mm 横式              开孔尺寸:92×45
 CS48×96× 82mm 竖式              开孔尺寸:92×45
 D72×72× 75mm                   开孔尺寸:68×68
 E48×48×108mm                开孔尺寸:45.5×45.5
报警(选件)(250V AC/3A,阻性负载)限AT1~T31~3点报警继电器输出,均为常开+常闭双触点
限BT1~T21~2点报警继电器输出,均为常开+常闭双触点
T33点报警继电器输出,均为单常开触点
限CT1-T31~3点报警继电器输出,均为单常开触点。选择外供时,不能选T3
限DT1~T21~2点报警继电器输出,1点常开+常闭双触点;1点单常开触点
T33点报警继电器输出,1点为常开+常闭双触点,另外2点为单常开触点。
 选择此型号时,不能再选择外供电源、变送或通讯;
限ET1~T21~2点报警继电器输出,1点常开+常闭触点,另1点为常开触点。
 控制输出 CA1电流输出(4-20)mA、(0-20)mA
 CA2电压输出(0-5)V、(1-5)V
 CA3电压输出(0-10)V
 CR继电器输出(单常开)(250V AC/3A)
 CQ控固态继电器输出(SSR)(12V DC/21mA)
 外供电源(选件) B124V±5% 50mA以下
 B212V±5% 50mA以下
变送(选件)(分辨率:1/3000;电流输出负载≦600Ω,电压输出负载≧100KΩ);通讯(选件)(通过参数可选:Modbus-RTU或TC-ASCII协议)(通讯地址:0~99) A1电流输出(4~20)mA、(0~10)mA、(0~20)mA。
 A2电压输出(1~5)V、(0~5)V
 A3电压输出(0~10)V
 MS1RS232接口(限A、B、C尺寸)
 MS2RS485接口
电源规格 V0100~240V AC 50/60 Hz
 V110~24V AC 50/60 Hz;10~24V DC



  • E尺寸受端子数限制,选择了第2报警时不能再选择外供电源。
  • 不能同时选装变送和通讯功能:

D尺寸受端子数限制,选择了外供或第3报警时不能再选择变送或通讯;

注③:SC8输入信号及量程范围对照表:

输入信号量程范围输入信号量程范围输入信号量程范围输入信号量程范围
Pt100-200~850℃G53-50~150℃N-270~1300℃直流电流0~2310℃
cu100-50~150℃K-270~1372℃E-270~1000℃直流电流0~10mA,0~20mA
cu50-50~150℃S-50~1768℃J-210~1200℃4~20mA
BA1-200~650℃R-50~1768℃T-270~400℃毫伏0~5V,1~5V
BA2-200~650℃B250~1820℃T0~2310℃毫伏-100~100mV





应力结构 & 装配参考

MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司

产品应用

MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司

app-liquid-nitrogen-production-3

MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司

app-level-测量

MEP-SC8 可编程PID控制仪表-深圳市瑞年科技有限公司

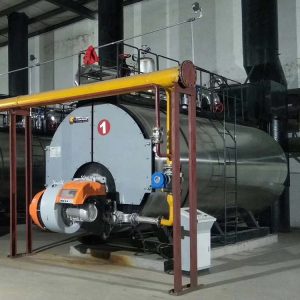

app-boiler-steam-2
