MEP-CHB 数字称重测力控制仪表

MEP-CHB 称重测力控制仪表

名称: 数字称重测力仪表
输入信号: MV/V
模拟输出: 0-5VDC, 0-10v, 4-20mA,0-20MA
数字输出：RS485/RS232
控制输出：Relay继电器
显示：LED
功能：
1， 0.05级测量精度，每秒10次测控速度
2，净重、毛重、峰值、谷值处理及切换显示
3，上限、下限、偏差、范围6种报警方式
4，零位跟踪、判稳、开机自动清零功能
5，报警状态、工程量单位指示灯
6，通讯或者变送功能二选一净重，毛重，峰值，谷值

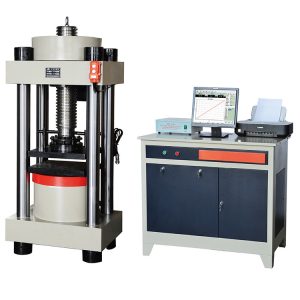

应用: 自动化测力机，自动化称重控制，试验机
关键词: 自动化测力机，自动化称重控制，试验机

产品介绍技术文档

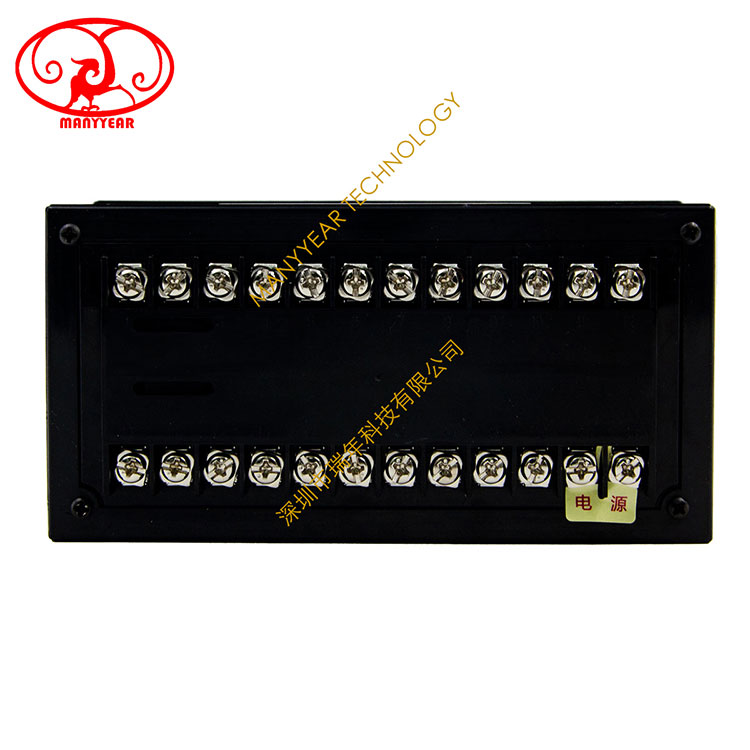

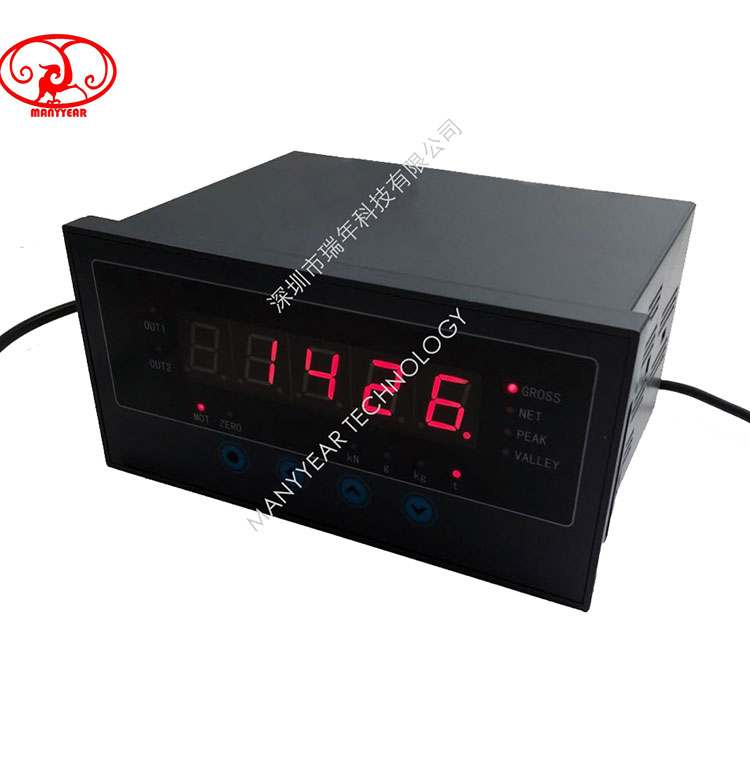

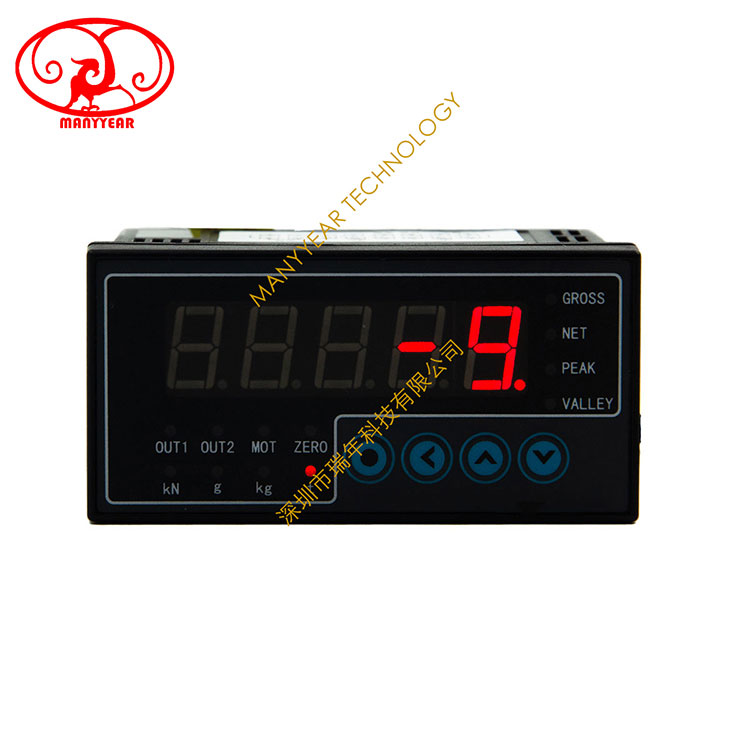

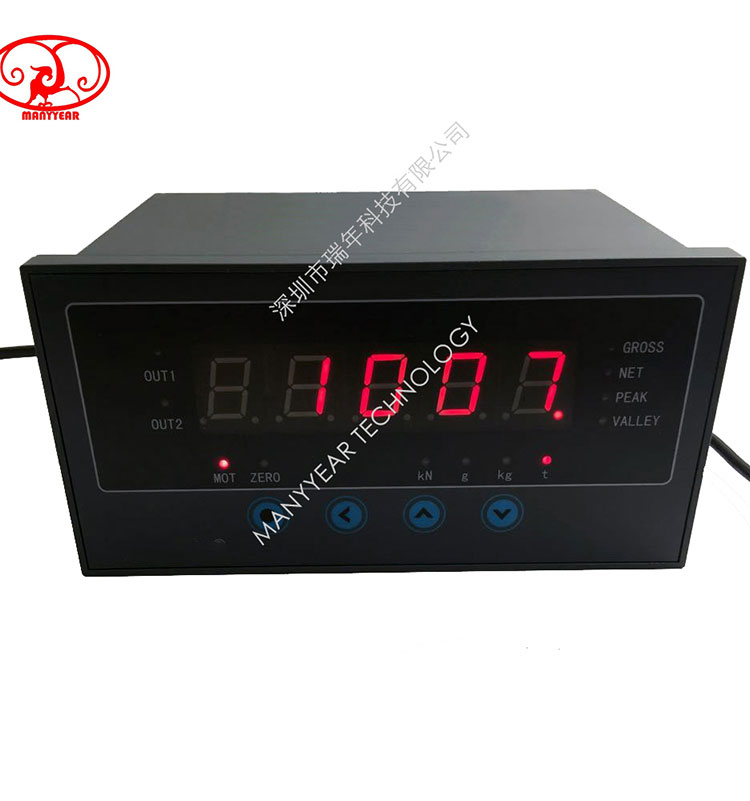

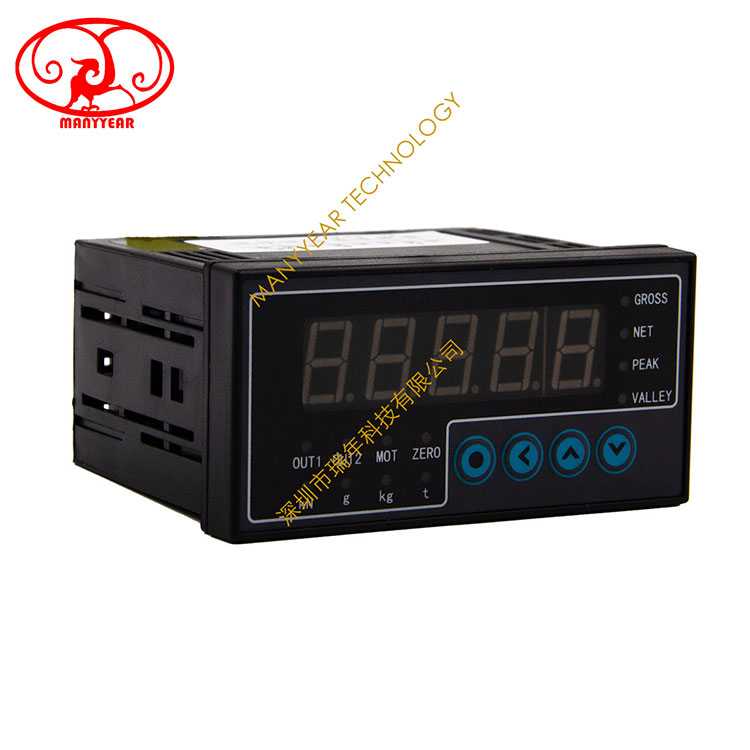

产品图片参考

测力仪表

产品技术规格

以下规格仅供客户设计参考, 我们可以提供ODM/OEM产品。

数字称重系统, 数字测力系统，模拟量信号数据采集，多通道信号采集系统

MEP-CHB 称重测力控制仪表
型号: MEP-CHB
名称: 数字称重测力仪表
输入信号: MV/V
模拟输出: 0-5VDC, 0-10v, 4-20mA,0-20MA
数字输出：RS485/RS232
控制输出：Relay继电器
显示：LED
关键词：数字称重仪表数字测力仪表

MEP-CHB数字称重测力仪表是一种用于测量和控制重量和力的仪器。它具有高精度的0.05级测量精度，每秒可以进行10次测控速度。
该仪器能够处理净重、毛重、峰值和谷值，并支持切换显示。它具备上限、下限、偏差和范围等6种报警方式，以及零位跟踪、判稳和开机自动清零功能。此外，它还具有报警状态和工程量单位指示灯。
MEP-CHB数字称重测力仪表支持通讯或变送功能二选一。它可以与外部设备进行通讯，或者将测量结果转换为其他信号输出。
输入信号为MV/V，模拟输出包括0-5VDC、0-10v、4-20mA和0-20MA。数字输出可以选择RS485或RS232接口，而控制输出则采用Relay继电器。显示方面，它采用LED显示屏。
关键词：数字称重测力仪表，高精度测量，多种报警方式，通讯或变送功能

基本规格
电源电压		AC电源	100-240 V AC 50/60 Hz
消耗功率		AC电源	7 VA以下
允许电压变动范围		电源电压的90 ~ 110 %
绝缘阻抗		100MΩ以上（500 V DC MEGA基准）
耐电压		在2000 V AC 50/60Hz下1分钟
抗干扰		IEC61000-4-2（静电放电)，Ⅲ级；
		IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级；
		IEC61000-4-5（浪涌），Ⅲ级
防护等级		IP65（产品前面部分）
周围环境	温度	-10 ~ 55℃；保存 -25 ~ 65℃
	湿度	35 ~ 85 %RH；保存 35 ~ 85 %RH
输入规格
测量控制速度		10次/秒以上
基本误差		±0.05 %F.S
显示范围		-19999~45000，超载时显示
输入信号		比例测量，配接4线制应变传感器，适应0.8~3.0mV/V
输出规格
接点输出		2点，250VAC/3A 阻性负载
外供电压		10V±2%，30ppm，150mA

代码说明

内容	代码说明
MEP-CHB -		0.05级测量精度；每秒10次测控速度
MEP-CHBE-		0.05级测量精度；每秒10次测控速度，含一路变送或通讯
外形尺寸	AH	160×80×125 开孔尺寸：152×76
	CH	96×48×82 开孔尺寸： 92×45
面板规格		5位LED（-19999～45000）
输入信号		比例测量，配接4线制应变传感器，适应0.8～2.5mV/V
报警		2点继电器输出，250V AC/3A，阻性负载
变送（分辨率：1/3000；电流输出负载≦600Ω，电压输出负载≧100KΩ）(仅限CHBE)	A1	（4-20）mA、（0-10）mA、（0-20）mA
	A2	（1-5）V、（0-5）V
	A3	（0-10）V
外供电源		10V±2% ，30ppm 150mA
通讯(仅限CHBE)	M1	Modbus-RTU协议 RS232
	M2	Modbus-RTU协议 RS485
电源规格	V0	100-240V AC 50/60 Hz
