MEP-B5AH 称重控制仪表

型号: MEP-B5AH
名称: 高精度称重测力仪表
输入信号: MV/V
模拟输出: 0-5VDC, 0-10v, 4-20mA,0-20MA
数字输出:RS485/RS232
控制输出:Relay继电器
显示:LED
MEP-B5AH高精度称重测力仪表是一款专为高精度称重测力而设计的设备。这款仪表的测量精度高达0.05级,显示范围从-199999到999999,可以满足各种高精度的测力需求。
MEP-B5AH采用比例测量方式,可以配接4线制应变传感器进行测量。同时,它还具备10点折线修正功能,能够对应变传感器进行精确的线性修正,以获取更准确的测量结果。
该仪表具有10次/秒或80次/秒的测控速度,可以快速地进行测控操作。它还支持净重、毛重、峰值和谷值处理及切换显示,方便用户查看和比较不同状态的测量结果。
此外,MEP-B5AH还具有1点开入功能,可选配不同功能,如清零、去皮、比较值允许输出、显示锁定或峰谷值清零等。这些功能使得用户可以根据实际需求进行定制化的操作。
另外,这款仪表还支持可选配的变送和通讯功能,方便用户进行数据传输和控制操作。它采用铝合金外壳,能够适应各种恶劣环境,确保长期稳定的工作。
总的来说,MEP-B5AH高精度称重测力仪表是一款功能强大、精度高、使用方便的测力设备,适用于各种自动化测力和称重控制应用。

--------------------------------

  产品选型参考

在线销售

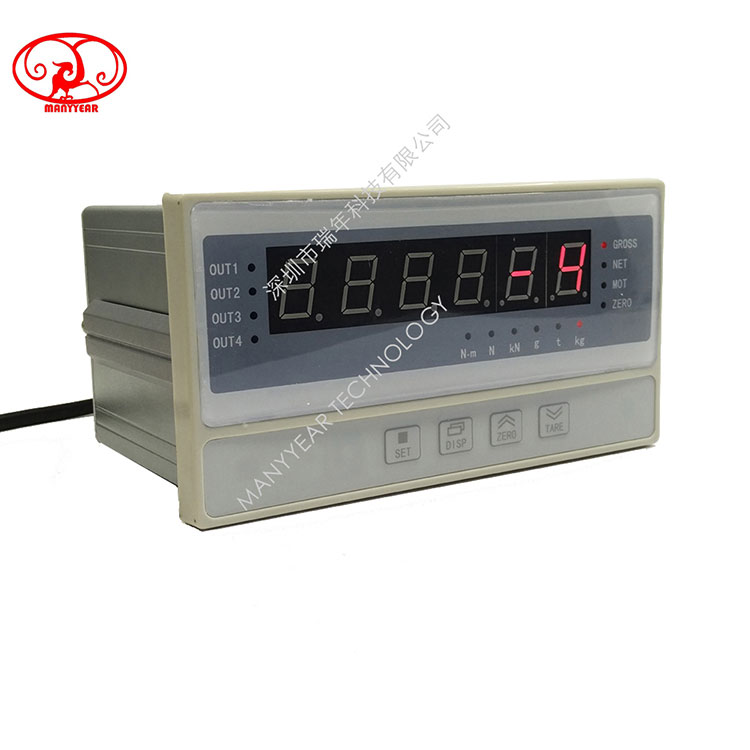

产品图片参考

MEP-B5AH 高精度称重控制仪表-深圳市瑞年科技有限公司

测力仪表

产品技术规格

以下规格仅供客户设计参考, 我们可以提供ODM/OEM产品。

 数字称重系统, 数字测力系统,模拟量信号数据采集,多通道信号采集系统

MEP-B5AH 称重控制仪表

型号: MEP-B5AH
名称: 高精度称重测力仪表
输入信号: MV/V
模拟输出: 0-5VDC, 0-10v, 4-20mA,0-20MA
数字输出:RS485/RS232
控制输出:Relay继电器
显示:LED
MEP-B5AH高精度称重测力仪表是一款专为高精度称重测力而设计的设备。这款仪表的测量精度高达0.05级,显示范围从-199999到999999,可以满足各种高精度的测力需求。
MEP-B5AH采用比例测量方式,可以配接4线制应变传感器进行测量。同时,它还具备10点折线修正功能,能够对应变传感器进行精确的线性修正,以获取更准确的测量结果。
该仪表具有10次/秒或80次/秒的测控速度,可以快速地进行测控操作。它还支持净重、毛重、峰值和谷值处理及切换显示,方便用户查看和比较不同状态的测量结果。
此外,MEP-B5AH还具有1点开入功能,可选配不同功能,如清零、去皮、比较值允许输出、显示锁定或峰谷值清零等。这些功能使得用户可以根据实际需求进行定制化的操作。
另外,这款仪表还支持可选配的变送和通讯功能,方便用户进行数据传输和控制操作。它采用铝合金外壳,能够适应各种恶劣环境,确保长期稳定的工作。
总的来说,MEP-B5AH高精度称重测力仪表是一款功能强大、精度高、使用方便的测力设备,适用于各种自动化测力和称重控制应用。


基本规格

项目规格
电源电压AC电源100~240 V AC 50/60 Hz
消耗功率AC电源10W以下
允许电压变动范围电源电压的90%~110%
绝缘电阻≥100MΩ(500V DC MEGA基准)
绝缘强度2000V AC  (测试条件:50/60Hz,1分钟)
抗干扰IEC61000-4-2(静电放电),Ⅲ级

IEC61000-4-4(电快速瞬变脉冲群),Ⅲ级

IEC61000-4-5(浪涌),Ⅲ级

防护等级160×84尺寸仪表:IP65(产品前面板防护)(GB/T42-2008)
运行环境环境温度-10~55℃(保存:-25~65℃)
环境湿度35~85 %R•H,无凝露
安装位置室内,高度<2000m

输入规格

项目规格
传感器电源DC 10V±2%,200mA(MAX)
输入阻抗>10MΩ
转换方式Sigma-Delta
测控速度10次/秒 或 80次/秒(通过参数设置)
非线性0.01 %F•S
增益漂移< 10 ppm/℃
最高显示精度1/100000
输入信号比例测量,配接4线制应变传感器
接点输入1点外部开关量输入,可用于清零、去皮、允许比较输出等

选配规格

项目规格
比较输出R296×49.5尺寸的仪表,选装2点继电器输出,250V AC/3A

阻性负载

R4/R8160×84尺寸的仪表,选装4/8点继电器输出,
模拟量输出A1电流输出(4~20)mA、(0~10)mA、(0~20)mA光电隔离,分辨率:1/3000,负载能力:600Ω
A2电压输出(1~5)V、(0~5)V
A3电压输出(0~10)V
A4电压输出(±5)V
A5电压输出(±10)V
通讯接口S1RS232接口,TC ASCII协议光电隔离

应答时间:500μS(测量值)

S2RS485接口,TC ASCII协议
M1RS232接口,Modbus-RTU协议
M2RS485接口,Modbus-RTU协议
电源规格V0100~240V AC(50/60Hz)



代码说明



内容代码说明
MEP-B5- 0.05级测量精度,每秒80次测控速度
 外形尺寸AH160×84×113.5        开孔尺寸:152×76
 CH98×49.5×162.5       开孔尺寸:92×45
面板规格 6位LED,显示范围(-199999~999999)
输入信号 比例测量,配接4线制力值传感器.适应0.4~4.0mV/V
接点输入K11点外部开关量输入
 报警(选件)R22点继电器输出,250V AC/3A,阻性负载(限CH)
 R44点继电器输出,250V AC/3A,阻性负载 (限AH)
外供电源 10V±2% ,30ppm 150mA
变送(选件)A1电流输出(4-20)mA、(0-10)mA、(0-20)mA
(分辨率:1/3000;电流输出负载≦600Ω,电压输出负载≧100KΩ)A2电压输出(1-5)V、(0-5)V
 通讯(选件)S1TC ASCII协议 RS232
(通讯速率:2400、4800、9600、19200、38400、57600、115200)S2TC ASCII协议 RS485
(通讯地址:0~99)M1Modbus-RTU协议 RS232
 M2Modbus-RTU协议 RS485
电源规格V0100-240V AC 50/60 Hz

 MEP-B5AH 称重控制仪表

应力结构 & 装配参考
