ADS-DM102F-ZT手持组态器

型号: ADS-DM102F-ZT
名称: 手持组态器
输入信号: NA
模拟输出: NA
数字输出:RS485/RS232
控制输出:NA
显示:LED
ADS-DM102F-ZT手持组态器是一款专为自动化测力机和称重控制设备而设计的手持设备。它具有6位显示组态器面板,可以用于无显示类模块的数值显示、参数查看及修改。
该设备采用了数码管显示,显示范围为-199999到999999,可以适用于各种不同的应用场景。同时,它还可以配接到ADS-DM102C和ADS-DM113C两种模块,方便用户进行数据传输和控制操作。

---------------------------------

  产品选型参考

在线销售



产品图片参考

ADS-DM102F-ZT手持组态器-深圳市瑞年科技有限公司

产品技术规格

以下规格仅供客户设计参考, 我们可以提供ODM/OEM产品。

 数字称重系统, 数字测力系统,模拟量信号数据采集,多通道信号采集系统

ADS-DM102F-ZT手持组态器

型号: ADS-DM102F-ZT
名称: 手持组态器
输入信号: NA
模拟输出: NA
数字输出:RS485/RS232
控制输出:NA
显示:LED
ADS-DM102F-ZT手持组态器是一款专为自动化测力机和称重控制设备而设计的手持设备。它具有6位显示组态器面板,可以用于无显示类模块的数值显示、参数查看及修改。
该设备采用了数码管显示,显示范围为-199999到999999,可以适用于各种不同的应用场景。同时,它还可以配接到ADS-DM102C和ADS-DM113C两种模块,方便用户进行数据传输和控制操作。
总的来说,ADS-DM102F-ZT手持组态器是一款功能强大的手持设备,适用于各种自动化测力和称重控制应用。无论是在生产线上的质量检测还是在试验室研究中的力量测量,它都能够提供准确的测量结果。

基本规格

6位显示组态器面板,用于无显示类模块的数值显示、参数查看及修改;

数码管显示,显示范围-199999~999999;

可配接的模块有ADS-DM102C、ADS-DM113C;

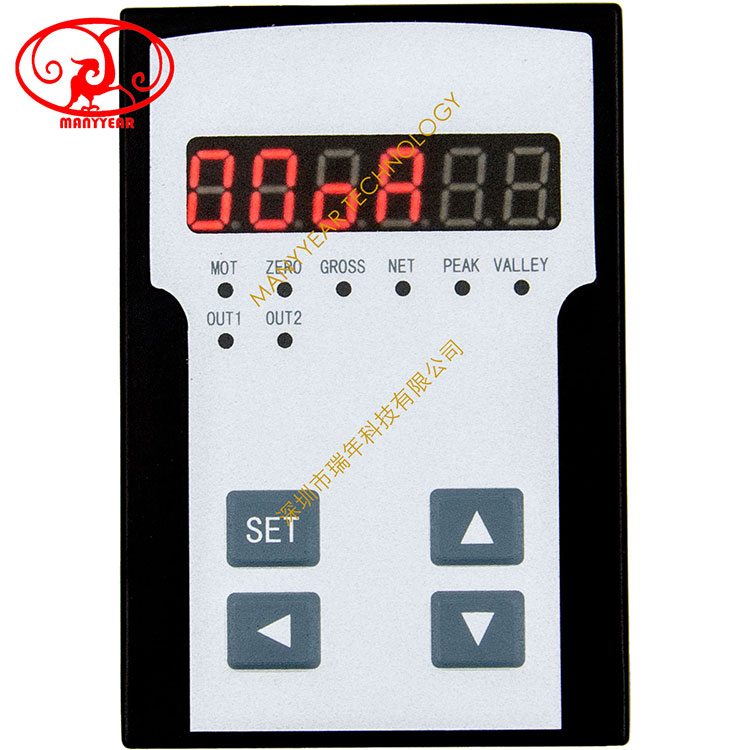

面板及按键说明

名称说明
显示窗在测量状态下,显示不同测量值

在设置状态下,显示参数符号,参数数值

Æ 模块上电时处于测量状态,此时显示总值,按键可切换显示内容

状态

指示灯

MOT亮时表示力值在变动中
ZERO亮时表示测量值为零
GROSS当前显示内容与状态指示灯的对应关系如下:
显示总值:    GROSS灯亮
显示净值:    NET灯亮
显示峰值:    PEAK灯亮
显示谷值:    VALLEY灯亮
显示峰-谷值:      PEAK和VALLEY灯亮

显示峰值过程量:GROSS和PEAK灯亮
显示谷值过程量:GROSS和VALLEY灯亮

NET
PEAK
VALLEY
SET键在测量状态下,按住2秒以上不松开进入设置状态

在设置状态下,显示参数符号时:按住2秒以上不松开进入下一组参数

在设置状态下,显示参数符号时:切换到下一个参数

修改参数值时:存入修改好的参数值

左键在测量状态下,短按循环切换显示内容(详见上面状态指示灯的描述)

长按2秒以上清峰谷值及过程量

在设置状态下,显示参数符号时:调出原参数值,闪烁位为修改位

修改参数值时:移动修改位

上键在测量状态下,清零、清峰谷值及过程量

在设置状态下,显示参数符号时:切换到上一个参数

修改参数值时:增加参数的数值

下键在测量状态下,去皮

在设置状态下,显示参数符号时:切换到下一个参数

修改参数值时:减小参数的数值

参数设置方法

按住  SET  键2秒以上不松开,进入设置状态,组态器显示密码99oA。

按左键进入修改参数状态,通过左键、上键、下键的配合将其修改为需要的密码值。

按  SET  键保存并进入对应参数组,此时组态器显示对应参数组的第1个参数符号。

通过按上下键、长按  SET  键查找需要修改的参数,并按左键进入修改参数状态。

按左键、上键、下键将参数修改为需要的数值后按  SET  键保存当前参数。

若需要不保存并退出当前修改参数,可以按住  SET  键不松开直到组态器显示ESc 后松开,然后按左键不保存退出,显示回到参数选择状态,显示下一个参数符号。

最后在显示参数符号状态下,长按  SET  键退出设置状态。

Æ 密码分为参数密码和备份密码,参数密码可通过参数LoAc修改,出厂默认为01111,备份密码固定为02027。

Æ 进入设置状态后,若1分钟以上不进行按键操作,组态器将自动退出设置状态。

代码说明

内容代码说明
ADS-DM102F-ZT标配连接电缆





应力结构 & 装配参考

ADS-DM102F-ZT手持组态器-深圳市瑞年科技有限公司

产品应用

ADS-DM102F-ZT手持组态器-深圳市瑞年科技有限公司

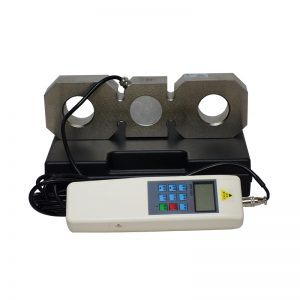

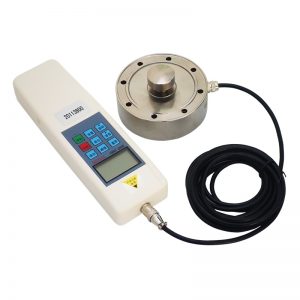

APF-Portable Force Gauge

ADS-DM102F-ZT手持组态器-深圳市瑞年科技有限公司ADS-DM102F-ZT手持组态器-深圳市瑞年科技有限公司
