MLC5906W03 三分力测力传感器
MLC5906W03 三分力测力传感器
MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司
MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司
MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司
MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司
MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司

MLC5906W03 三分力测力传感器

MLC5906W03 三分力测力传感器

型号:MLC5906W03
类别:三分力测力传感器
量程: 0~50N.m 50-1000N
尺寸:Ø42*38mm
物料:铝合金
应用: 汽车压装、自动化组装、3C 产 品测试、新能源产品组装、医疗检测、机 器人领域、模具组装及其他工业测试、自 动化设备及测试领域
特征:三分力测力传感器,多分力传感器,三向力传感器




如果您完成了表格,请发送至admin@manyyear.com。 我们将在 24 小时内回复您.

  产品选型参考    在线销售

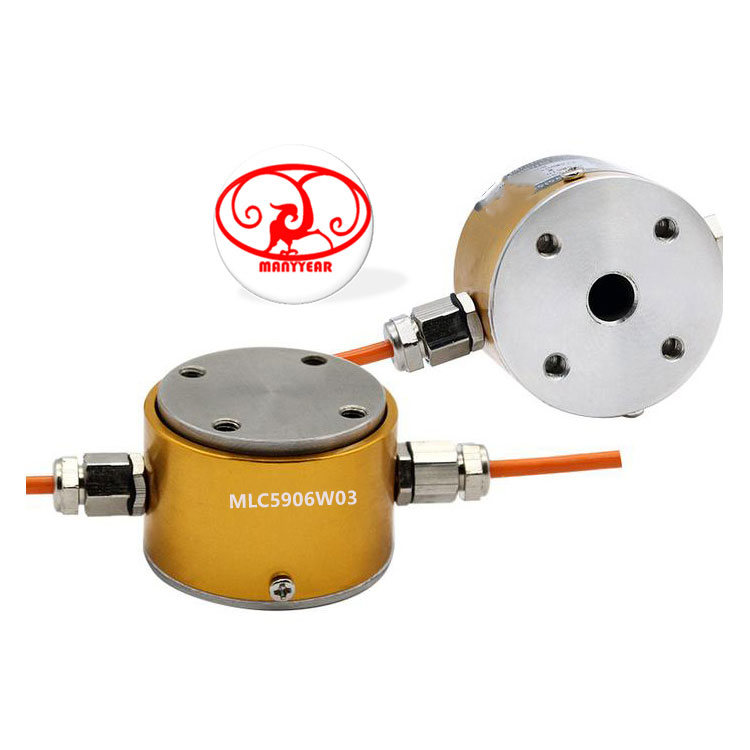

产品图片参考

MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司

产品技术规格

以下规格仅供客户设计参考。我们可以提供ODM/OEM产品。

三分力测力传感器,多分力传感器,三向力传感器,六分力传感器

型号:MLC5906W03
类别:三分力测力传感器
量程: 0~50N.m 50-1000N
尺寸:Ø42*38mm
物料:铝合金
应用: 汽车压装、自动化组装、3C 产 品测试、新能源产品组装、医疗检测、机 器人领域、模具组装及其他工业测试、自 动化设备及测试领域
特征:三分力测力传感器,多分力传感器,三向力传感器

稳定性高
·可安装在狭小空间内
·可非标定制
·抗干扰信号稳定
·优质合金钢
·广泛应用于汽车压装、自动化组装、3C 产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、自动化设备及测试领域



技术规格
额定量程扭矩1-50N. M
拉压力50-1000N
输出灵敏度mV/V2.0+10%
零点输出%F.S.2
非线性%F. S.0.1
滞后%F.S.0.1
重复性%F.S.0.1
蠕变(30分钟)%F.S.0.05
温度灵敏度漂移%F. S./10C0.05
零点温度漂移%F.S./10C0.05
响应频率Hz1k
材质42CrMoA
阻抗Ω350
绝缘电阻MΩ/100V DC≥5000
使用电压V5-10
工作温度范围C-20-80
安全过载%R.C.120
极限过载%R. C.200
电缆线规格m3*2m
线缆极限拉力N98
TEDS可选



产品尺寸

MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司

应力结构 & 装配参考

MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司

产品应用

MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司

多通道数据采集盒

MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司 MLC5906W03 三分力测力传感器-深圳市瑞年科技有限公司

1.概述

D.R304 是多分量传感器配套用信号变送器,负责对传感器输出 mv 信号进行放大、滤波、数字转换、软

件解耦、二次修正等处理。数据可以通过 RS485 串口或者以太网口上传给上位机或者 PLC 等。

2.主要功能

2.1 可同步实现每个通道的数据采集及处理(包括滤波、解耦和二次修正),采集速度可以设定为 6.25-1600

次/s。

2.2 测量值可以通过 RS485 串口读取(modbus-RTU 协议,485 协议 1),也可以通过以太网口读取(modbus-TCP,

以太网协议 1)。485 口还支持实时数据上传(6 路 ASC 码,485 协议 2)。以太网口支持定时实时数据上

传(以太网协议 2,D.AS_TCP 协议)或者全部实时数据打包上传(以太网协议 3,D.ARS_TCP)。

2.3 通过 485 或者以太网可以完成内部参数修改、清零、保存数据、量程校准、数字校准等操作。485 通信

支持 modbus-RTU 协议和自定义主动发送协议。以太网接口支持 modbus-TCP 协议和 TCP 自定义协议(协

议 2 和 3)。D.AS_TCP(协议 2)可以按照设定时间间隔上传测量值、单位、小数点以及系统状态等信息。

D.ARS_TCP(协议 3)不同的是上传数据为当前所有采集数据打包上传。协议 2 和 3 还具有交互操作功能,

比如读写参数、清零、校准、保存数据等。

2.4 解耦数据可以进行二次修正。

3.技术参数

3.1 测量性能:

6 通道采集,输入信号范围-30mv~30mv,传感器供电 5V/200mA,测量分度 20 位,采集速度可以设定

6.25-1600 次/s。

3.2 RS485 通信接口:

执行 modbus-RTU 协议和自定义主动发送协议。可以选择 4800-115200 多个波特率。

3.3 以太网口通信:

执行 modbus-TCP 协议、D.AS_TCP 和 D.ARS_TCP 协议。D.ARS_TCP 可自动上传全部实时数据,每次

包长小于 4000 个字节。

3.4 供电:

24VDC,小于 50mA(不接传感器)

环境要求: -10-70℃,相对湿度<90%不结露,如需防水防尘需定制

电脑客户端
