MLC5903C 三分力传感器

型号:MLC5903C
类别:三分力测力传感器
量程: 0~500,1000N
尺寸:120*120*30/160*160*66/300*300*100mm
物料:铝合金
应用: 多分力应力测量
特征:三分力测力传感器,多分力传感器,三向力传感器

如果您完成了表格,请发送至admin@manyyear.com。 我们将在 24 小时内回复您.

  产品选型参考    在线销售

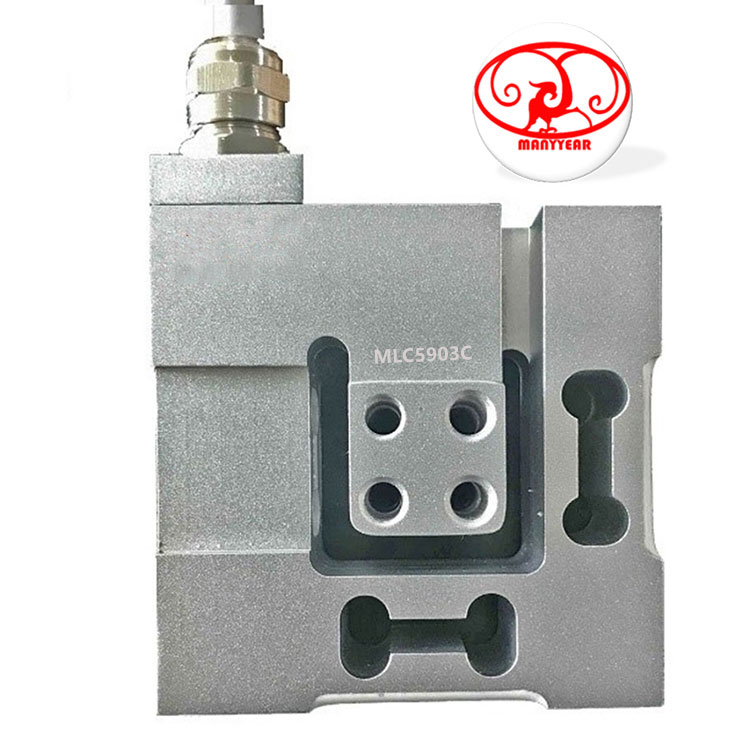

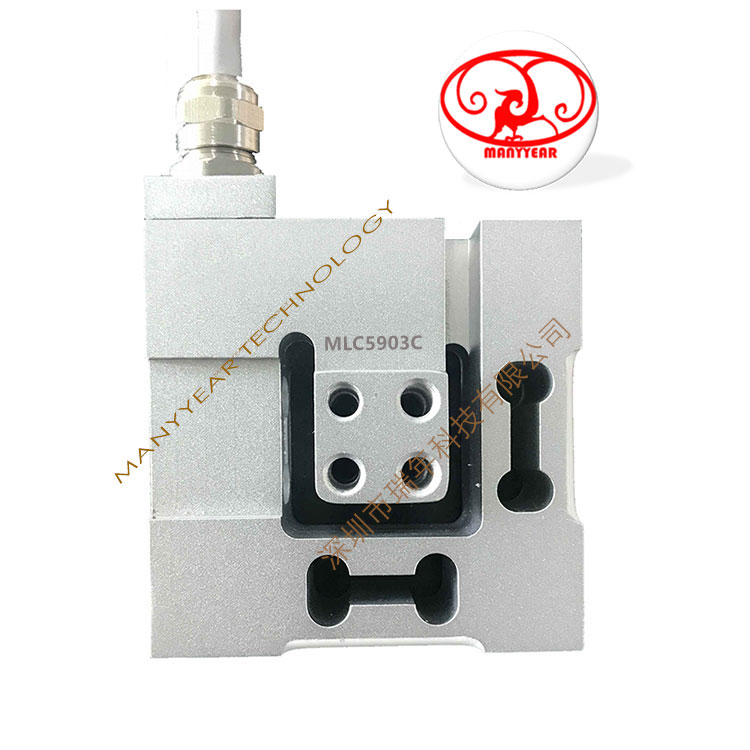

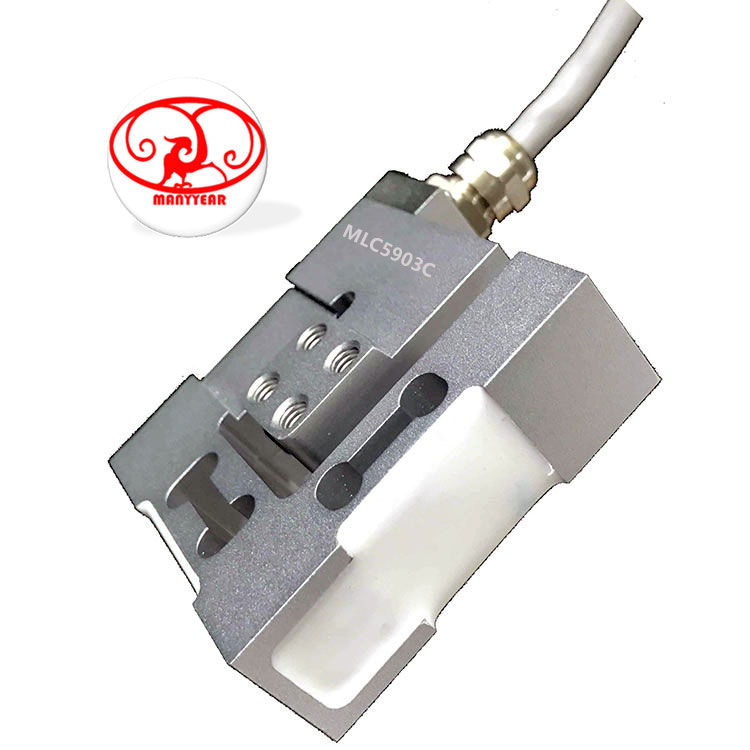

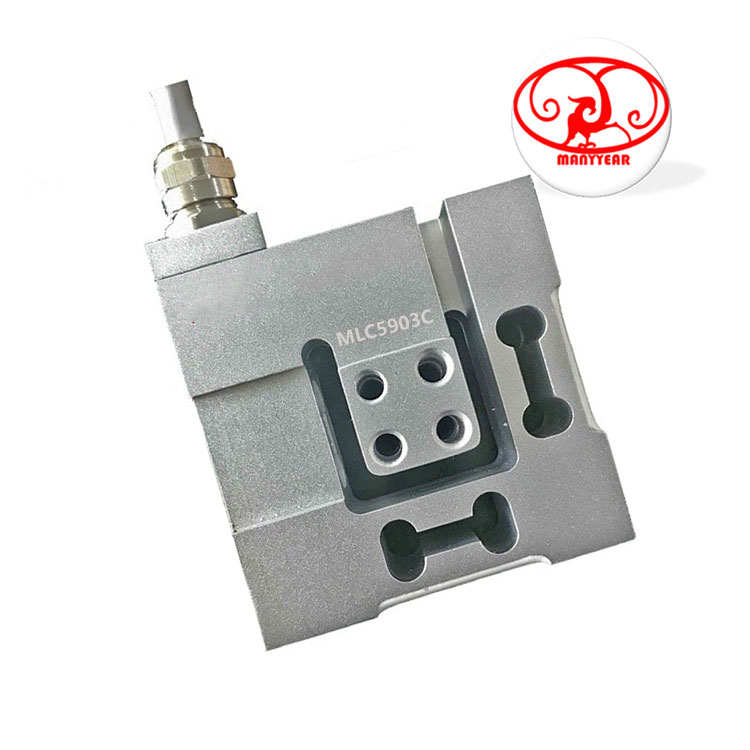

产品图片参考

MLC5903C 三分力传感器-深圳市瑞年科技有限公司

产品技术规格

以下规格仅供客户设计参考。我们可以提供ODM/OEM产品。

三分力测力传感器,多分力传感器,三向力传感器,六分力传感器

MLC5903C 三分力传感器
型号:MLC5903C
类别:三分力测力传感器
量程: 0~500,1000N
尺寸:120*120*30/160*160*66/300*300*100mm
物料:铝合金
应用: 多分力应力测量
特征:三分力测力传感器,多分力传感器,三向力传感器
特点:
·稳定性高
·可安装在狭小空间内
·可非标定制
·抗干扰信号稳定
·选取优质材料
·广泛应用于汽车压装、自动化组装、3C 产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、自动化设备及测试领域

技术指标
量程:0~500,1000N输出电阻:350±5Ω/350±5Ω
安全过载:150%绝缘电阻:≥2000MΩ(100VDC)
综合误差:±0.1; ±0.3; ±0.5%F工作电压:9~12VDC
额定输出:1.0-1.5mV/V,

4-20mA,0-5/0-10Vdc

RS485

补偿温度:20~+60ºC
非线性:0.05%FS工作温度:-10~+65ºC
滞后:0.05%FS零点温度影响:0.1%FS/10ºC
重复性:0.05%FS蠕变温度影响:0.02%FS/10ºC
蠕变:0.05%FS/10MIN防护等级:IP66
零点:±1%FS出厂标准线长:12线制

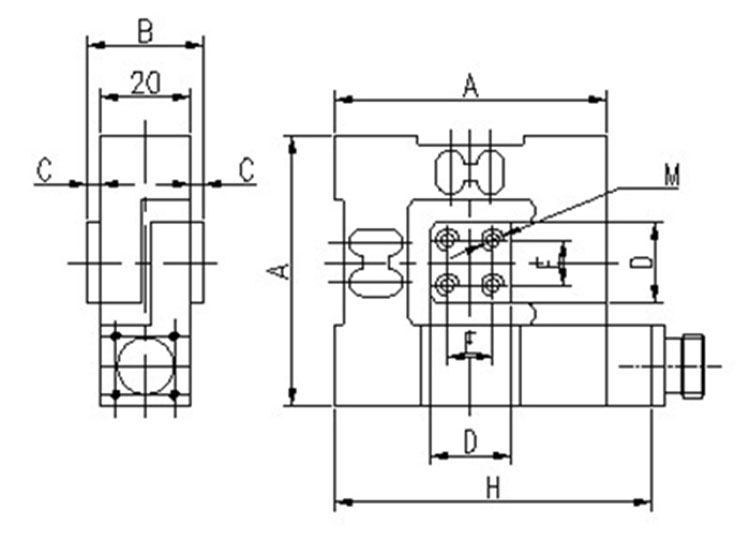

产品尺寸

MLC5903C 三分力传感器-深圳市瑞年科技有限公司

其它尺寸
型号Fx,Fy,FzABCDEHM
5903C60500N302631810702X4-M5
5903C801000N802632512902X4-M6

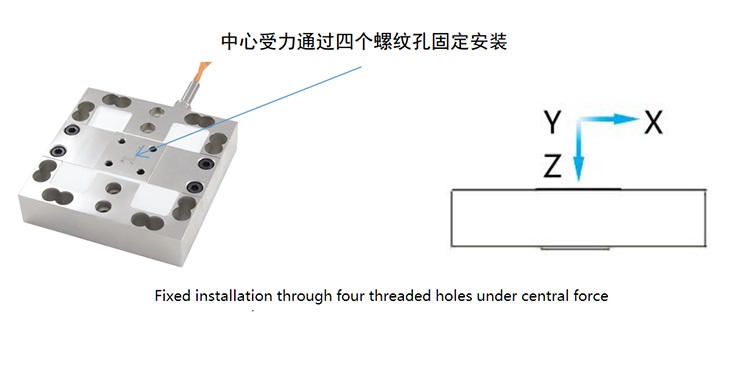

应力结构 & 装配参考

MLC5903C 三分力传感器-深圳市瑞年科技有限公司

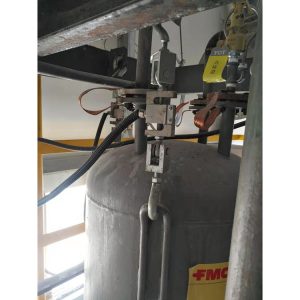

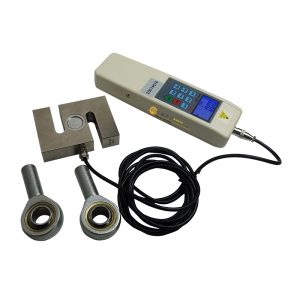

产品应用

MLC5903C 三分力传感器-深圳市瑞年科技有限公司MLC5903C 三分力传感器-深圳市瑞年科技有限公司MLC5903C 三分力传感器-深圳市瑞年科技有限公司

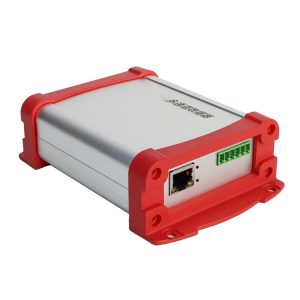

多通道数据采集盒

MLC5903C 三分力传感器-深圳市瑞年科技有限公司 MLC5903C 三分力传感器-深圳市瑞年科技有限公司

1.概述

D.R304 是多分量传感器配套用信号变送器,负责对传感器输出 mv 信号进行放大、滤波、数字转换、软

件解耦、二次修正等处理。数据可以通过 RS485 串口或者以太网口上传给上位机或者 PLC 等。

2.主要功能

2.1 可同步实现每个通道的数据采集及处理(包括滤波、解耦和二次修正),采集速度可以设定为 6.25-1600

次/s。

2.2 测量值可以通过 RS485 串口读取(modbus-RTU 协议,485 协议 1),也可以通过以太网口读取(modbus-TCP,

以太网协议 1)。485 口还支持实时数据上传(6 路 ASC 码,485 协议 2)。以太网口支持定时实时数据上

传(以太网协议 2,D.AS_TCP 协议)或者全部实时数据打包上传(以太网协议 3,D.ARS_TCP)。

2.3 通过 485 或者以太网可以完成内部参数修改、清零、保存数据、量程校准、数字校准等操作。485 通信

支持 modbus-RTU 协议和自定义主动发送协议。以太网接口支持 modbus-TCP 协议和 TCP 自定义协议(协

议 2 和 3)。D.AS_TCP(协议 2)可以按照设定时间间隔上传测量值、单位、小数点以及系统状态等信息。

D.ARS_TCP(协议 3)不同的是上传数据为当前所有采集数据打包上传。协议 2 和 3 还具有交互操作功能,

比如读写参数、清零、校准、保存数据等。

2.4 解耦数据可以进行二次修正。

3.技术参数

3.1 测量性能:

6 通道采集,输入信号范围-30mv~30mv,传感器供电 5V/200mA,测量分度 20 位,采集速度可以设定

6.25-1600 次/s。

3.2 RS485 通信接口:

执行 modbus-RTU 协议和自定义主动发送协议。可以选择 4800-115200 多个波特率。

3.3 以太网口通信:

执行 modbus-TCP 协议、D.AS_TCP 和 D.ARS_TCP 协议。D.ARS_TCP 可自动上传全部实时数据,每次

包长小于 4000 个字节。

3.4 供电:

24VDC,小于 50mA(不接传感器)

环境要求: -10-70℃,相对湿度<90%不结露,如需防水防尘需定制

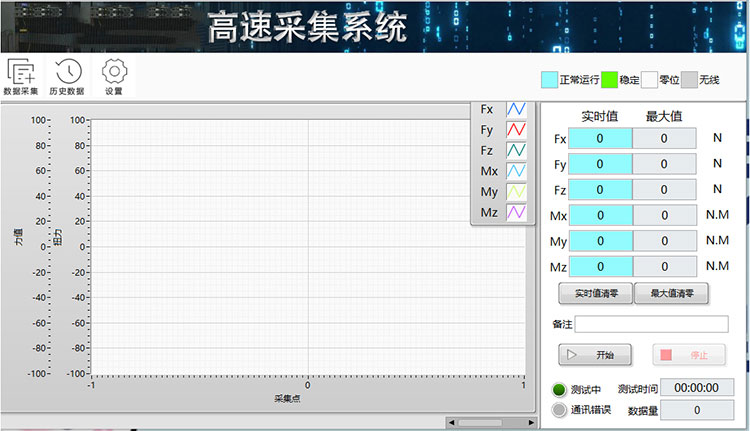

电脑客户端
