ADS106 数显测力变送器

数显测力变送器

ADS106 数显测力变送器是一款性能优异的工业级称重信号处理设备，适配多种称重与测力场景，为工业计量系统提供精准稳定的信号转换与数据传输支持。​
设备采用 24VDC 工作电压，同时提供 5VC 外供电压，输入信号支持 MV/V，可高效对接各类称重传感器。接口配置丰富，含 3CH 开关量输入、7CH 开关量输出，数字输出覆盖 RS485 与 RS232，模拟输出支持 0-10VDC 及 4-20MA，满足不同系统的数据交互需求。​

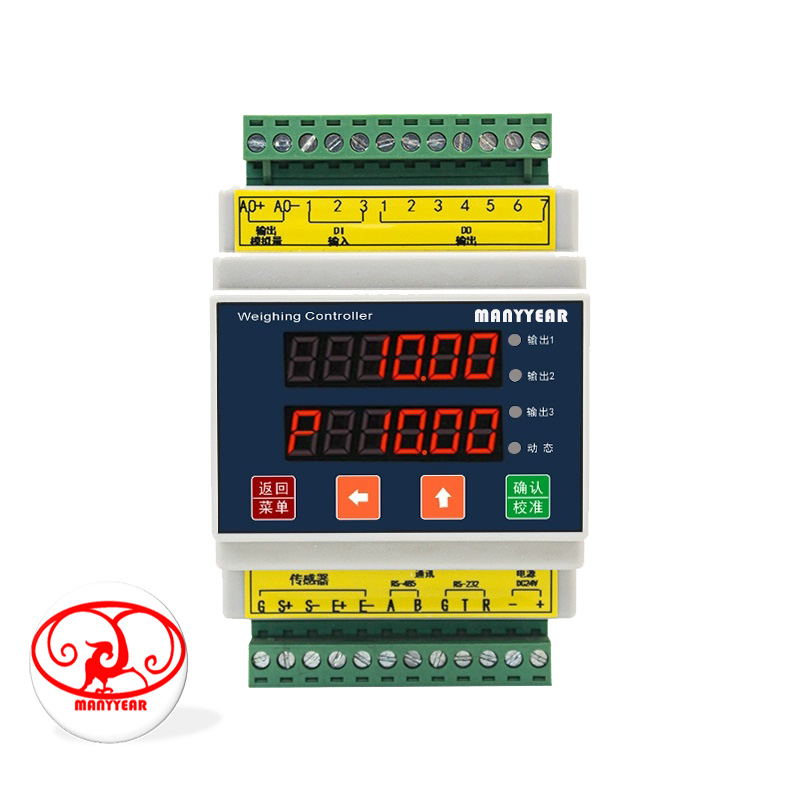

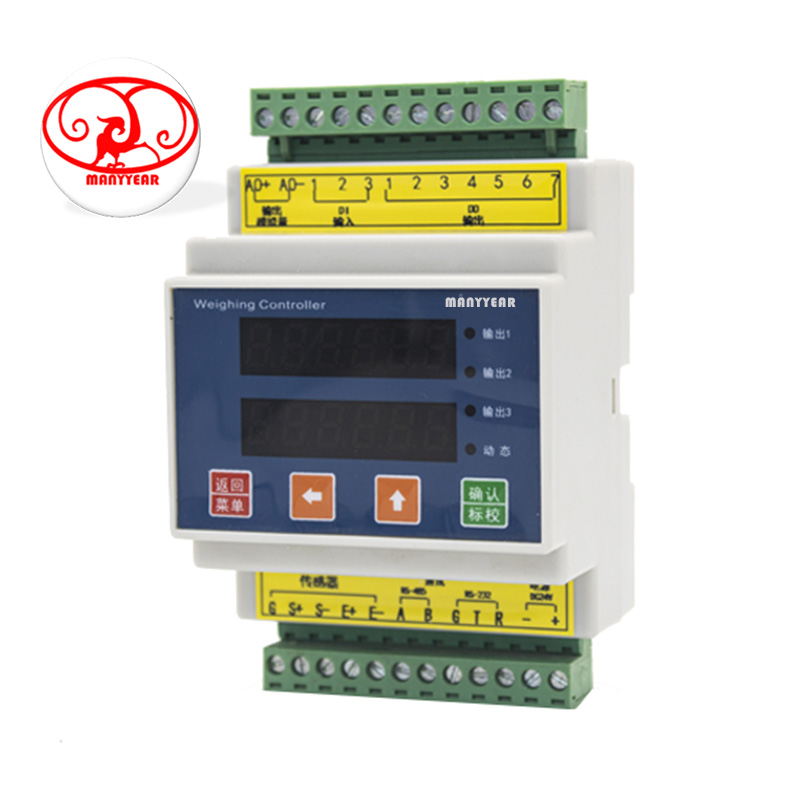

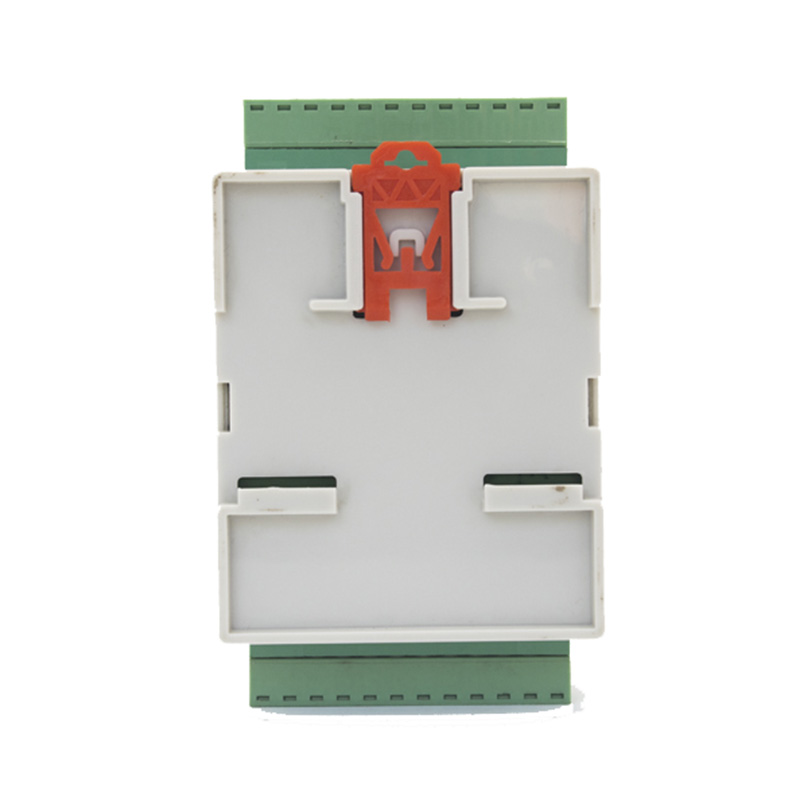

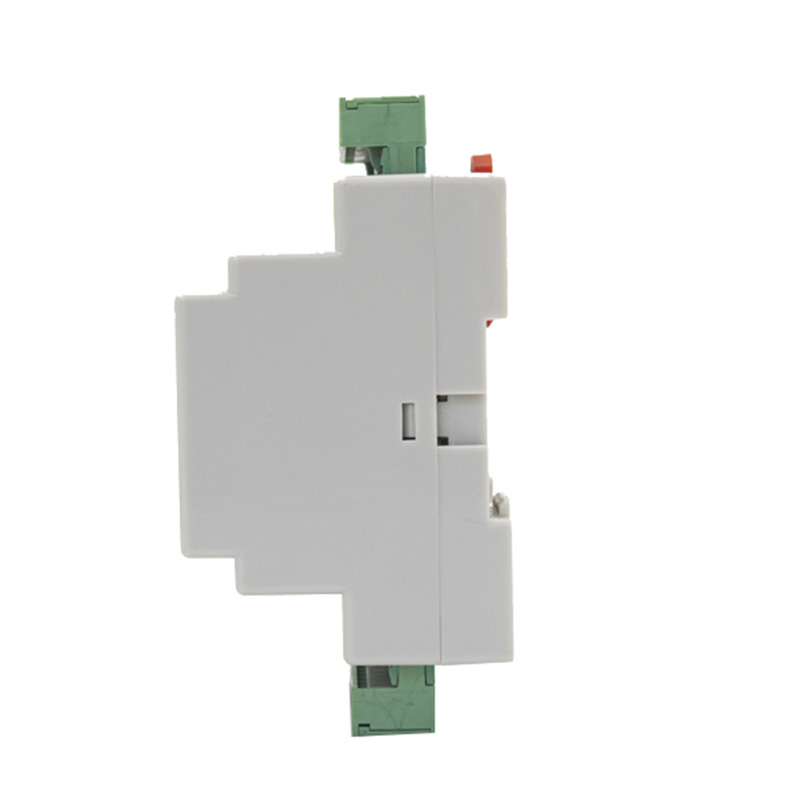

性能表现突出，1000HZ 高采样速率搭配 1/16,000,000 内部分辨率，确保数据采集精准高效；采用导轨安装设计，适配工业现场快速部署；配备 2 组 LED 显示，便于实时查看运行状态。
广泛应用于重量变送、数字称重、数字测力系统，亦适配工业称重、包装秤、配料秤及检重秤等设备，为各类工业称重场景的自动化运行与精准计量提供可靠保障。

2.主要规格及注意事项
2.1 一般参数
1、电    源：     直流24V；
2、消耗功率：     ≈10 w；
3、工作温度：     从-5℃到65℃（23℉到137℉）；
4、湿    度：     ≤90%相对湿度（无凝结水）；
5、重    量：     ≈1.5kg；
6、开关量输入通路：  3路；
7、开 关 量 输 出：  7路，晶体管输出；
2.2 模拟部分
1 、适用的传感器类型：    所有电阻应变式称重传感器；
2 、传感器输入电压  ：    直流电5V±5%，最大可提供500mA的电流；
3 、输入灵敏度：       0.3μV /格～0.3mV /格；
4 、输入阻抗：    DC 500V 时，每个端子之间阻抗不能小于100MΩ；
5 、可调零位电压范围：    0.3mV～15.0mV；
6 、有效输入电压范围：    0.3mV～30.0mV；
7 、温度系数  ：       ≤（读数的0.0008%+0.3 分度）/℃
8 、非线性误差：       ≤ 满刻度的0.0015%
9 、采样方法  ：       Delta-sigma 方法
10、采样速率  ：       最高每秒1000 次
11、内部分辨率： 1/16,000,000
12、耐    压：    在输入端（包括共点端、大地，继电器输出端、模拟输出端），每两个之间为直流500 伏（1 分钟内的耐压）。在电源输入端（包括共点端、大地、光电耦输入端、模拟输入端），每两个端子之间为交流1500 伏（1 分钟内的耐压）。
